Druckschalter MDR

Druckschalter schalten schwerpunktmäßig Motoren von Pumpen oder Kompressoren druckabhängig so ein und aus, dass der Druck des Mediums z.B. im Speicher (Tank) oder Kessel einen oberen Wert nicht über- und einen unteren Wert nicht unterschreitet. Der obere Druckwert, bei dem z.B. der Druckschalter den Stromkreis unterbricht (Öffner – Funktion), heißt auch Ausschaltdruck. Der untere Druckwert, bei dem dann der Druckschalter den Stromkreis schließt, heißt Einschaltdruck. Ausschaltdruck und Einschaltdruck sind innerhalb eines definierten Bereichs am Druckschalter einstellbar. Die umgekehrte Schaltfunktion, bei der am oberen Druckwert der Stromkreis geschlossen und im unteren Bereich der Stromkreis geöffnet wird, bezeichnet man als Schließer – Funktion. Die druckschalterbedingte Differenz zwischen Einschalt- und Ausschaltdruck heißt Hysterese. Bei jedem Druckschalter besteht die Möglichkeit, die natürliche Hysterese mittels einer Differenzverstellung zu verändern. Mit dem Druckschalter wird somit eine einfache Zweipunkt- Regelung realisiert.



Steuerdruckschalter stellen eine besondere Gruppe innerhalb der Druckschalter dar. Diese Geräte sind besonders für Überwachungs- und Steuerungszwecke geeignet. Modellabhängig sind Ausführungen mit Wechslerkontakten, die z.B. für SPS-Anwendungen auch goldbeschichtet geliefert werden können, und Öffner- mit Schließerkontakten, die galvanisch voneinander getrennt sind, erhältlich. Je nach Typenreihe können Verbraucher mit einer Leistungsaufnahme bis max. 1,1 kW auch direkt geschaltet werden.



Leistungsdruckschalter für Wechselstrom

2-polig

bevorzugtes Medium: Luft und Wasser

2 Öffner

  • MDR 1
  • MDR 11
  • MDR 2
  • MDR 21

Leistungsdruckschalter für Drehstrom

3-polig

bevorzugtes Medium: Luft und Wasser

3 Öffner

MDR-4 SU gibt es auch mit 3 Schließer

  • MDR 3
  • MDR 4 S
  • MDR 4 SD
  • MDR 4 SU
  • MDR 5

Steuerdruckschalter

1 Wechsler

  • MDR F..H mit ALU-Druckgussanschluß
  • MDR F..Y mit Kunststoff-Druckgussanschluß
  • MDR F..HE mit Edelstahl-Druckgussanschluß
  • MDR F..HH Hochdruck
  • MDR F..mit Resetfunktion
Steuerdruckschalter
  • MDR 43 1 Öffner 1 Schließer
  • MDR 53 1 Wechsler

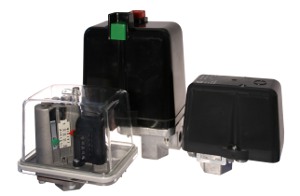

Abbildung: MDR-F 32H-S, MDR 4/6, MDR 5/11
