Druckschalter PS 3

Der PS 3 ist ein Kleindruckschalter mit fest eingestellten Schaltpunkten. Er ist werkseitig justiert und nachträglich nicht mehr einstellbar.



Anwendungsbereiche:
  • insbesondere für den Einsatz in der Serienfertigung konzipiert
Merkmale:
  • 1 Wechsler
  • Max. Betriebsdruck bis 43 bar
  • Hoch- und Niederdruckschalter
  • mit Gerätesteckdose (IP65)
  • einfache Montage
  • Vorzugstypen auch in kleinen Stückzahlen
  • Kundenspezifische Einstellungen Mindestabnahme 100 Stück
Sonderausführungen:
  • Microschalter
  • vergoldete Kontakte
Funktionen:
  • A: Hoch-/ Niederdruckschalter mit automatischer Rückstellung
  • R: Hoch-/ Niederdruckschalter mit manueller Rückstellung
  • W: Sicherheitsdruckwächter mit automatischer Rückstellung
  • B: Sicherheitshochdruckbegrenzer mit Handreset (Bereich 1-5)
  • S: Sicherheitshochdruckbegrenzer mit internem Handreset (Bereich 1-5)
Druckbereiche:
  • 1: Ip max 6 bar
  • 3: Ip max 16 bar
  • 4: hp max 30 bar
  • 5: hp max 30 bar
  • 6: hp max 43 bar
Druckanschlüsse:
  • A: 7/16"-20 UNF Außengewinde (Bereich 1-5), mit Konsole
  • G: G1/4" Messing, Innengewinde
  • K: 1m Kapillarrohr mit Überwurfmutter 7/16" - 20 UNF (Bereich 1-5)
  • L: 1/4"-ODM Lötstutzen mit 1m Kapillarrohr (Bereich 1-5) mit Konsole
  • M: 1/8"-27 NPT mit Pulsationsdämpfer (nur Bereich 6)
  • S: 7/16"-20 UNF Innengewinde mit Schraderventilöffner (Bereich 6 mit Pulsationsdämpfer)
  • R: G1/4" Messing, Außengewinde
  • U: 6mm ODF Lötstutzen, mit Konsole (Bereich 6 mit Pulsationsdämpfer)
  • X: 1/4"-ODF Lötstutzen, mit Konsole (Bereich 6 mit Pulsationsdämpfer)
Sondertypen:
  • auf Anfrage

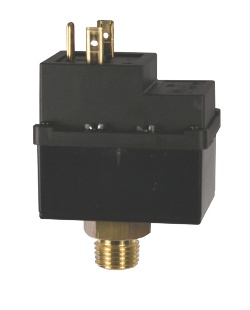

Abbildung: PS 3-A1R
